LICZNIK ENERGII 3-FAZOWY Jednotaryfowy (WZE-3)

LICZNIK ENERGII 3-FAZOWY Jednotaryfowy

WZE-3

Trójfazowy licznik zużycia energii elektrycznej. Prąd 80 A.

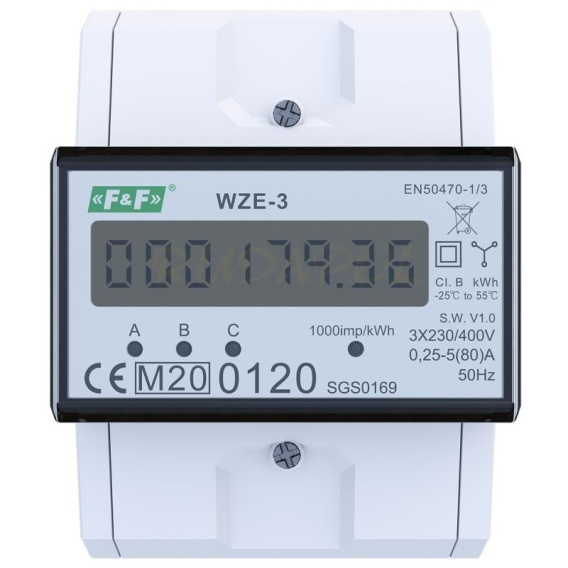

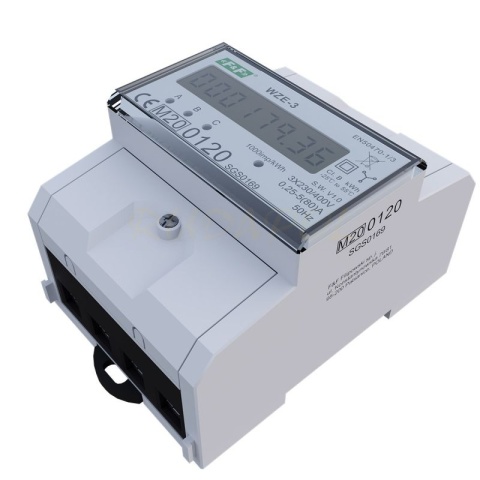

WZE-3 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Posiada certyfikat MID.

Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (1000imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0169

Uwaga!

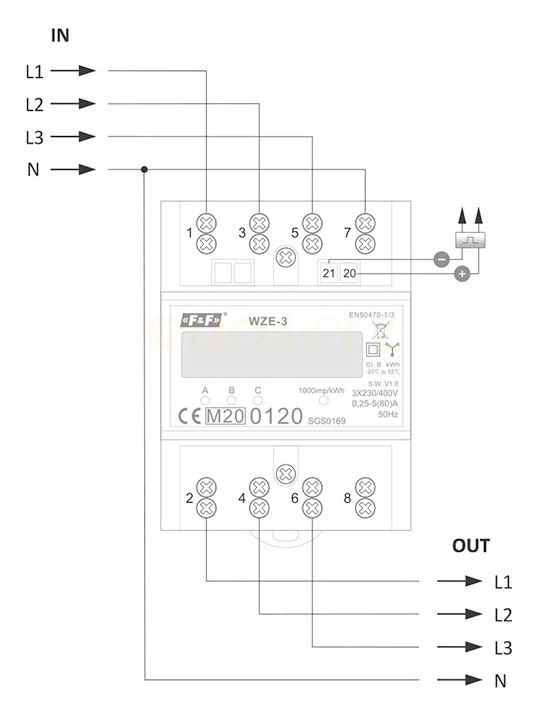

Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne

• Typ: trójfazowy
• Protokół komunikacyjny: brak
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×230/400 V+N
• Prąd bazowy: 0,25-5 A
• Prąd maksymalny: 80 A
• Minimalny prąd mierzony: 0,04 A
• Zakres wskazań liczydła: 0÷999999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Pobór własny licznika: 10 VA; 2W
• Sygnalizacja sczytywania: LED czerwona
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 35 ms
• Klasa dokładności: B
• Sygnalizacja poboru prądu: 3×LED czerwona
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 27 V DC
• Przyłącze: zaciski śrubowe 16 mm²
• Temperatura pracy: -20÷50°C

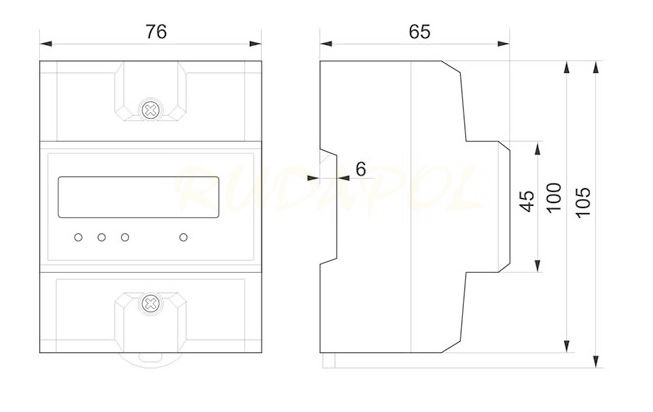

• Wymiary: 4,5 modułów (75 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
